简易超声波清洗机怎么做？
发布时间：2025-10-31浏览次数： 6
你有没有好奇过：为什么一些看起来毫无死角的精密零件，经过超声波清洗后，会变得像新的一样？这背后的原理其实并不神秘，而是源于“空化”现象。

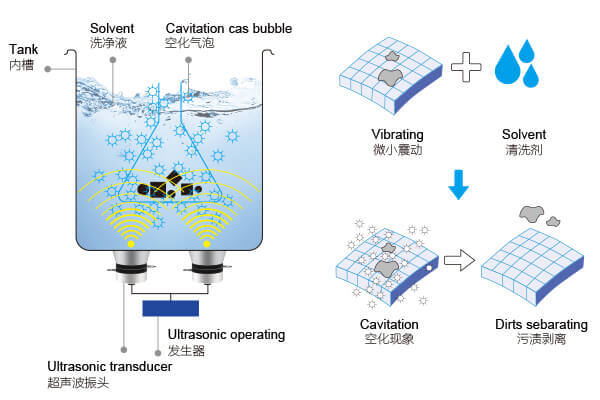

所谓“空化”，是指高频声波在液体中传播时，产生无数微小的气泡，这些气泡在瞬间内不断生成、扩张，再猛烈塌陷。这个过程中会释放出极高的局部能量，形成微小的冲击波。正是这种冲击力，能够打碎附着在物体表面的油污、尘埃和细菌。
在工业生产、精密制造、实验室、牙科等多个场景，超声波清洗机已成为不可或缺的辅助工具。而对于喜欢DIY或者有特殊清洗需求的人来说，自制一台简易的超声波清洗机，不仅是一种乐趣，更是一种实用技能的体现。
动手做一台简易的超声波清洗机之前，你需要了解的事情
在开始之前，我们必须搞清楚几个核心问题。首先，超声波清洗机最关键的部件是“换能器”（又称“震头”），这是把电能转换成超声波振动的核心装置。没有换能器，就不可能有清洗效果。

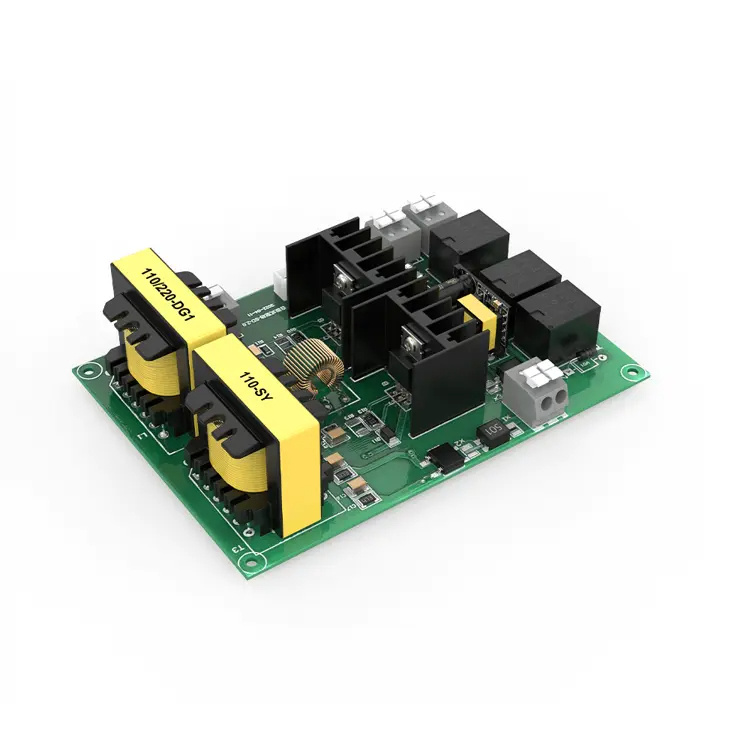

其次，驱动这些换能器工作的，是一套专门的电路板，也叫“超声波驱动板”或“超声波发生器”。它负责将普通电流转化为高频交流电，供换能器使用。
此外，你还需要准备一个耐高频震动的水槽，这个水槽建议选用是304或316不锈钢材质，能承受长期的振动冲击不变形、不裂缝。
再者，安全性是你在DIY过程中必须高度重视的一环。涉及220V市电，务必确保所有接线稳固、绝缘可靠，建议配备漏电保护插头。
简易超声波清洗机所需材料与部件详解
自制一台简易的超声波清洗机，你大致需要准备以下几类材料：
超声波换能器（震头）：常见为40kHz/50W或60W，淘宝、阿里巴巴、1688平台均可购买。
驱动板或发生器板：对应频率的超声波电路板，注意匹配电压和功率。
不锈钢水槽：可选购电饭煲内胆、304不锈钢饭盒等。
电源线与插头：必须具备良好的绝缘和接地功能。
导热硅脂：用于换能器与水槽底部之间的传导安装。
结构胶、玻璃胶或AB胶：固定换能器位置，确保长期稳定。
散热风扇或铝散热片（视功率大小而定）：防止电路过热。
如果你打算做一个便携式清洗设备，可以再考虑加入一个电源开关和指示灯，便于观察设备状态。
接下来我们继续从“核心构造步骤”开始撰写后半部分内容，逐步完成整篇文章：
核心构造步骤：从换能器到电路板的连接逻辑

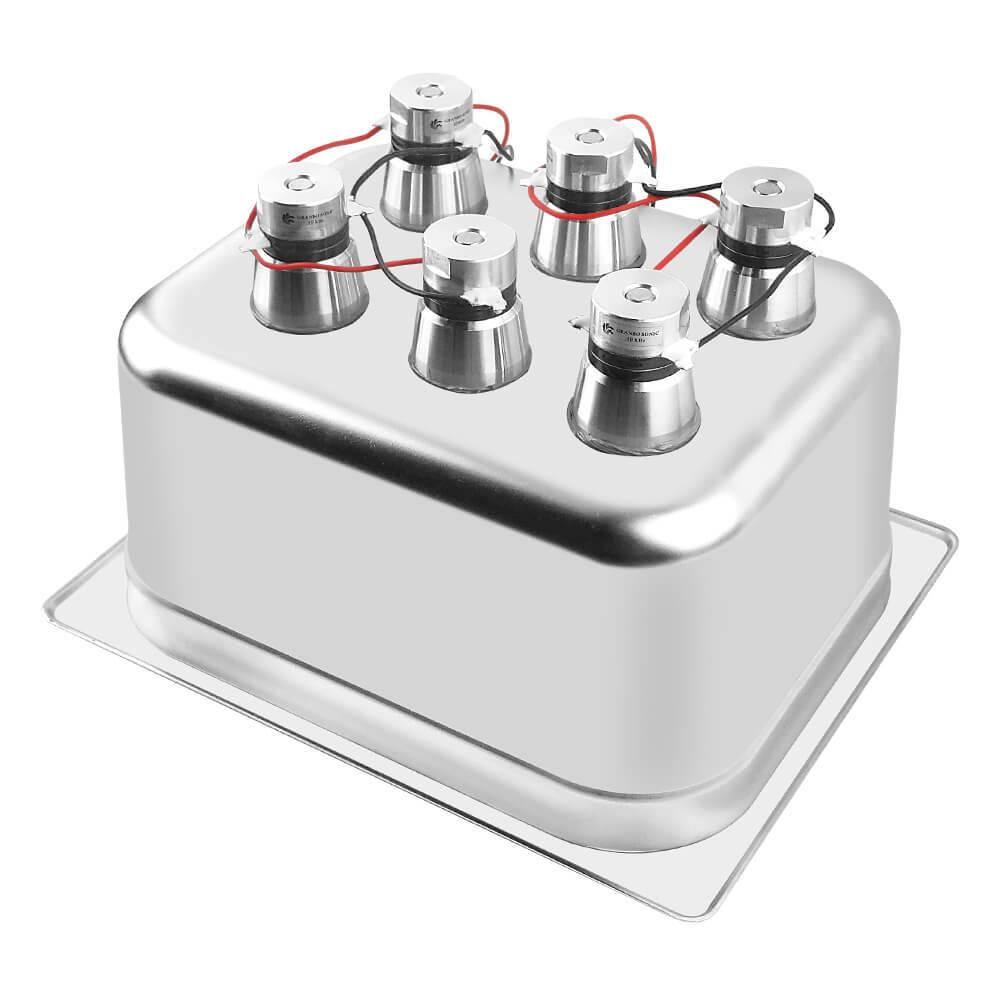

在所有零部件都准备齐全后，第一步就是将换能器安装在水槽底部。这一步虽然看起来简单，但却是整个清洗系统能否正常运行的关键。
首先要确保水槽底部干净、干燥、无油污。用酒精或洗洁精彻底清洁之后，再使用导热硅脂均匀涂在换能器底面与水槽接触的位置。这个硅脂层的作用是增强震动传递效率，减少空隙带来的能量损失。
接下来使用结构胶（推荐高强度环氧AB胶）将换能器固定在水槽底部中央偏下的位置，不宜过边缘，否则震动会分布不均。
电路连接方面，通常震头有两根引线，一根接交流高频输出正极，另一根接负极。驱动板也会有标注频率、电压、电流参数，安装前务必核实与震头是否匹配。
连接时注意以下几点：
用绝缘胶布包好每一段裸线，防止触电。
插座必须带有地线，并使用漏电保护器。
驱动板要安装在通风位置，避免靠近高温或潮湿区域。
如何搭建超声波发生系统？（含震头安装、电路连接要点）

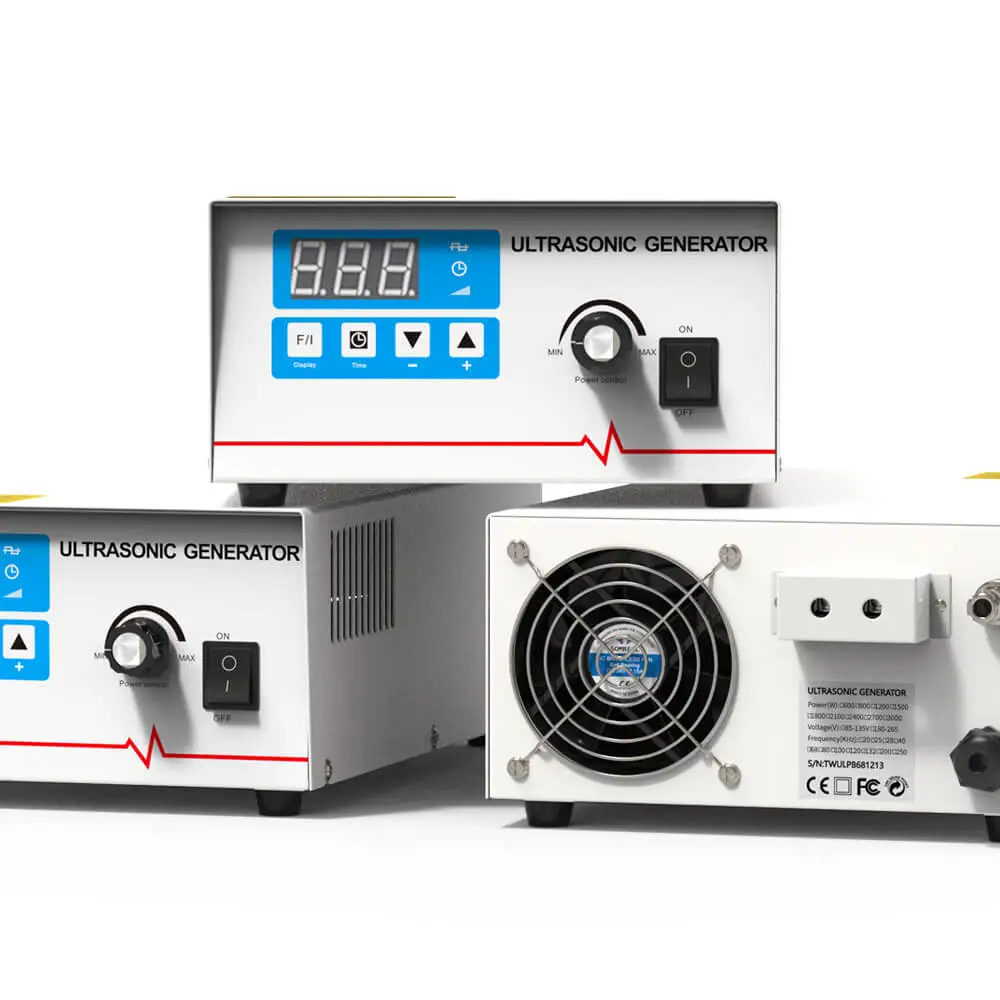

超声波发生器是控制整机振动频率、振幅和功率的“大脑”。你可以选择购买成品驱动模块，也可以通过变压器 + PWM 控制板 + 放大器 自行搭建，但对于简易DIY版本，建议选择模块化成品板更安全省事。
一般40kHz驱动板输入为AC220V或DC24V，输出高频交流连接至换能器。多数驱动板还自带过载保护与温控机制，如果条件允许，安装一个小风扇有助于延长其寿命。
注意电源必须与驱动板参数一致。市电220V输入时，一定要使用安全接线端子、包裹热缩管。
有经验的DIY爱好者甚至会在驱动模块前加装一个调频开关，用于微调频率，方便适应不同的清洗需求，例如金属表面与塑料表面所需的频率可能不同。

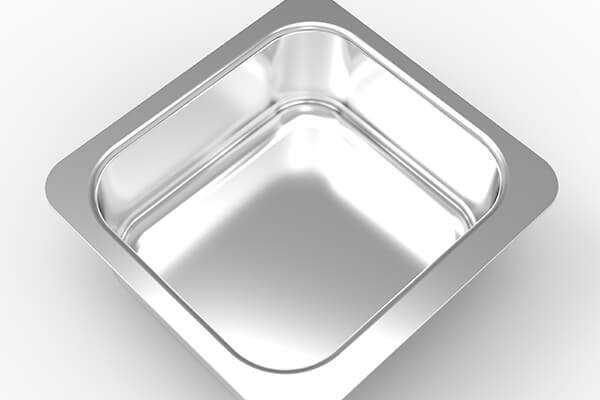

水槽选择建议与隔音安全提示
不要低估水槽的选择，它会直接影响清洗效果。理想的水槽应具备以下特性：
材质为不锈钢304或316，壁厚适中，不易形变。
尺寸建议控制在10~30cm之间，避免震动扩散过远。
底面要尽量平整，便于换能器贴合。
表面无拉丝，便于观察水波动情况。
为了减少噪音传播，建议你在水槽外层加装一圈EVA泡棉或硅胶垫，并用塑料箱或木箱做一个外壳，形成简单的隔音腔。超声波频率高时（如80kHz以上），人耳虽然不敏感，但仍会有刺耳的尖音，不加隔音会影响使用体验。
另外，水槽下方要有足够的散热空间，防止长时间运行时换能器发热影响胶体结构。
首次调试：如何判断你的DIY超声波清洗机是否正常工作
连接好一切之后，终于可以上电测试了。首次通电前请检查以下内容：
所有接线无误且绝缘良好
水槽中必须加入液体（不能空震），以免换能器烧毁
插座连接接地、插头未松动
通电后，如果驱动板启动正常、水面产生微微的细密波纹或气泡点状涌动，说明超声波空化现象已经出现。
你可以拿一张铝箔纸，放入水中测试。如果1分钟内出现均匀的小孔，说明清洗效果良好。若只是边缘震动，中间不动，说明换能器位置或粘合效果不佳，需要重新调整。
清洗实验：试试你的设备到底能不能清洗成功
别急着高兴，现在是时候来点实际测试了。你可以从身边的眼镜、螺丝刀、金属小零件入手，观察其在超声清洗机中清洗5~10分钟后的效果。
常见现象如下：
金属表面油污松动，表面泛出细小泡沫；
水变浑浊或浮出颗粒状污垢；
清洗后用清水冲洗，表面恢复光亮。
如果设备能实现以上现象，说明制作成功了。当然，简易超声波清洗机清洗强度不如专业设备，但对于日常家用或实验验证，已相当够用。
常见问题与排查：电路不响、震头不动、水面无波怎么办？
如果设备在通电后无任何动静或水面静止无波，可能存在以下几类问题：
电源问题：检查插座、电源线是否有电；
驱动板问题：驱动板烧坏、无输出；
换能器问题：未贴紧、脱胶、内部断路；
频率不匹配：驱动板输出与换能器不兼容；
空震导致烧毁：未加水启动，震头损坏。
建议用万用表检测输出电压，或用示波器观测输出波形。初学者建议选择模块集成度较高的方案，减少调试难度。
家用简易版与实验室简易版的改装建议

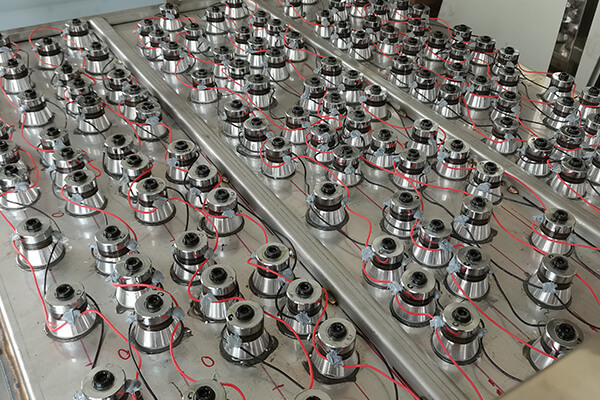

如果你只是想清洗眼镜、戒指等小物件，一台10W~30W的小型震头足够。而想清洗金属滤芯、喷油嘴等复杂零件时，建议使用60W以上震头+多个换能器并联方案。
另外，实验室需要更高稳定性与控温功能，可以加装温控模块、电加热器，或采用金属机箱保护。
你甚至可以加装时间控制电路、液位检测装置，实现更智能的控制逻辑——这将是进阶版DIY的方向。
制作成本与效率对比：是否值得自己动手？
很多人问：自己做是不是更省钱？答案是：在一定条件下，是的。
一台市售超声波清洗机价格在200~500元不等，而你DIY所需材料成本约为：
换能器 + 电路板：约70~120元
不锈钢水槽：约30元
其他材料与附件：约30元
合计：约150~200元
虽然价格优势不明显，但你可以根据需求定制震头功率、水槽大小、电源输入，更具灵活性。而且这是一个非常有趣的项目，可以锻炼动手能力、电子基础知识，甚至可作为教学实验或工程课题。
与专业设备的差异：精度、频率、功率、寿命的对比分析
尽管DIY设备在很多日常清洗中表现不俗，但与工业级产品相比仍有明显差距：
频率稳定性不足：驱动模块不具备反馈机制，易受电压波动影响；
换能器寿命短：热稳定性与胶粘工艺决定使用周期；
清洗均匀性差：震头数量少，清洗盲区较多；
安全标准较低：未通过电气认证，有漏电风险。
如果你对清洗效果要求极高，还是建议选购经过认证的商用或实验型超声波清洗机。
写在最后：做一台属于自己的超声波清洗机，其实没那么难
说到底，自制一台简易超声波清洗机，不仅是解决日常清洗需求的手段，更是一次深度了解电子、物理、结构设计的实践机会。
你会对“震头”“空化”“频率匹配”“声波传播”等这些平时陌生的概念有更直观的认识，也可能因为这个小项目，迈出自己探索DIY设备的大门。
动手吧，只要你愿意尝试，一切皆有可能。
