随着超声波清洗技术在实验室、家庭护理、模型制作、电子维修等领域的普及，一些具备一定电子基础与动手能力的用户开始探索“DIY超声波清洗器”的可能性。相比商用机型，自制设备成本更低，结构更可控，功能也可根据实际清洗对象自由拓展，是一项结合实用性与创造力的技术挑战。

什么是超声波清洗器？先了解工作原理

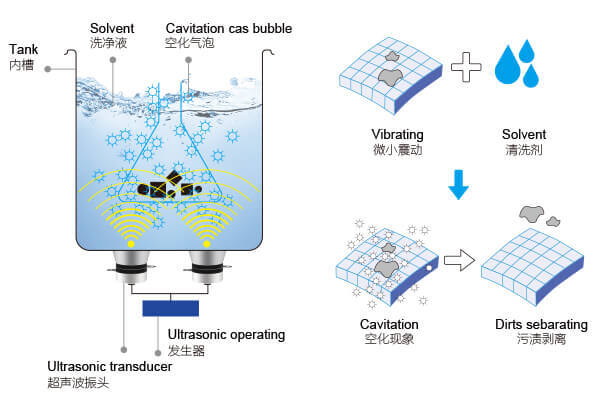

超声波清洗器的核心原理是“空化效应”。当超声波频率（通常高于20kHz）作用于液体时，会在液体中形成大量微气泡，这些气泡迅速膨胀与破裂，释放出极大的局部能量，形成微小的冲击波。这些冲击波可以剥离附着在物体表面的油渍、灰尘、颗粒甚至微生物，完成无接触、高效率、无死角的深层清洗。

在DIY方案中，构建一个基本可运行的超声波清洗系统，通常包含以下几个模块：超声波换能器、驱动电路、电源管理模块、清洗槽（容器）与控制单元。

自制超声波清洗器的关键组成与选型建议

超声波换能器（振子）
这是整个系统的能量源，负责将电信号转化为机械振动。常用频率有28kHz、40kHz和60kHz等，选择时需考虑清洗对象的精度需求。振动频率越低，空化冲击越强，适合去除厚污垢；频率越高，则更适合清洗精密器件。

驱动电路板（超声波发生器）
市面上可购买现成的驱动板（如基于555、TL494、SG3525等PWM控制芯片的方案），也可以自制谐振电路。关键参数包括输出频率匹配、可调功率、安全保护功能等。

电源模块
根据换能器工作电压选配。一般中小功率清洗器（50W~200W）可使用24V/36V/48V的直流电源或变压器，要求电压稳定、过流保护完善。建议使用工业级开关电源或车载电源模块以提升安全性。

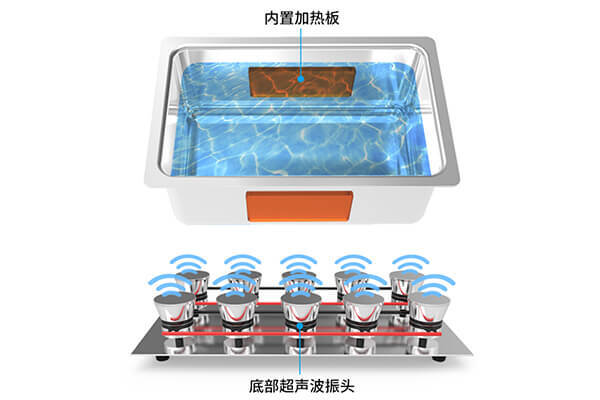

清洗槽体与容器
材质要求抗腐蚀、耐热，推荐使用不锈钢内胆（304或316），厚度≥1mm。也可选用耐高温玻璃容器配合不锈钢底板安装换能器。槽体形状应考虑声波反射与物体摆放的便利性。

控制系统（可选）
如需实现定时、温控、功率调节等功能，可加入Arduino、STM32等单片机系统，搭配数码管、温控继电器、触控面板等模块实现人机交互。也可使用机械式定时器简化控制逻辑。

DIY超声波清洗器适用场景参考

超声波清洗器因其适用范围广、清洁能力强，即便是DIY版本，在家庭与小型实验环境中也具有显著实用价值。以下是部分典型应用场景，可为设计参数提供参考：

适用于模型工具与画笔的清洗，如喷笔、刻刀、颜料杯。油渍和颜料残留常常积聚在细节部位，使用40kHz频率搭配温水即可轻松剥离。

用于电子零部件维护，如PCB板焊接前后的助焊剂清除、电路板接插件的清洁等。推荐使用中性除脂液，频率选用68kHz以上以避免损伤焊盘。

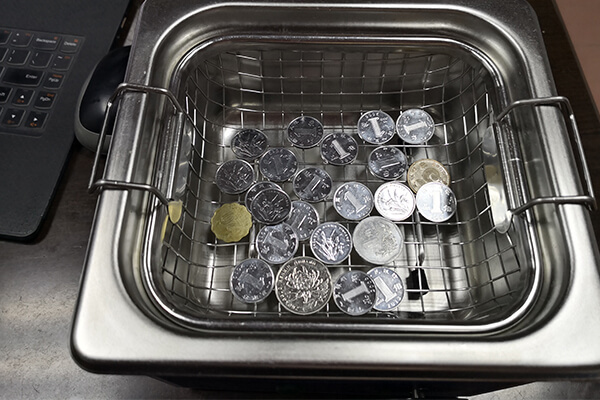

清洗硬币、金属首饰、眼镜镜片、手表壳体等个人物品。这些小型物品结构复杂、缝隙多，人工清洁不便，超声波清洗尤为高效，推荐使用带定时控制的小功率设备。

在实验教学场景中，用于辅助玻璃器皿、移液管、比色皿的快速预清洗，可大幅提升后续手工清洁效率与准确性。

需要注意的是，DIY超声波清洗器主要适用于非高风险场合，若清洗的是昂贵物件、医疗器械或高精密传感器，建议使用专业设备。

自制过程中的安全与结构建议

由于超声波换能系统涉及高频高压信号，DIY过程中务必重视电气安全与机械稳定性。以下是几点细化建议：

换能器必须牢固粘接在槽体底部或侧壁，避免因振动引起脱落或共振失效。推荐使用耐高温环氧导热胶进行固定。

电路板应设有独立隔热与绝缘结构，可加装铝制散热器或风冷模块以延长使用寿命。控制板和电源之间应避免线路裸露。

振动过程中设备整体稳定性极为重要，建议底座设有防滑垫或螺栓固定结构，避免设备运行时发生位移导致液体外泄。

若在室内连续运行，应对超声波辐射与电磁干扰进行基础防护。控制壳体使用金属屏蔽并做好接地，降低干扰周边电子产品的风险。

部分用户希望加入加热功能，应特别注意防干烧设计。建议使用PTC陶瓷发热器搭配NTC热敏电阻监控温度，并配合继电器实现自动断电保护。

此外，建议定期检查换能器贴合状态、液体残渣堆积、散热通道清洁状况，确保长期稳定运行。

打造属于你的清洗解决方案，自由度与创意并存

DIY的魅力在于“按需搭建”，你可以为模型零件设计一台小巧可携的超声波清洗盒，也可以为实验项目打造具备加热、定时、多频调节的功能集成系统。通过不断尝试和调优，不仅能积累电学和声学知识，还能获得极强的成就感。

但DIY项目也意味着耗时、调试复杂、维护责任自负。如果你是工程爱好者或创客玩家，这无疑是一次极具探索性的实践机会。而如果你更注重效率、清洗质量或使用体验，或者缺乏电路焊接和声学匹配的经验，也完全可以选择成熟、专业的超声波清洗设备。

以云奕超声波清洗机为例，作为国内专注超声波清洗技术十余年的实力品牌，云奕拥有从家用型、实验型到工业级设备的全线产品矩阵，涵盖40kHz通用频率、68kHz精密频率及单频、双频、三频可调设备，适配各种清洗需求。

云奕清洗机不仅在结构设计、材质选配、换能稳定性方面具备成熟技术保障，还配备数字控制、液晶显示、温度调节、定时记忆等便捷功能，无需组装调试即可开箱使用，真正做到了省时、省心、省力。

如果你希望节省调试时间、获得高效清洗效果，又不愿意承担自制失败的风险，选择云奕，是一种更省心可靠的方案。而对于具备动手能力、追求技术探索的用户，自制超声波清洗器仍是一条充满创造力的路径。
