黄铜超声波清洗液怎么选？
发布时间：2025-05-23浏览次数： 11

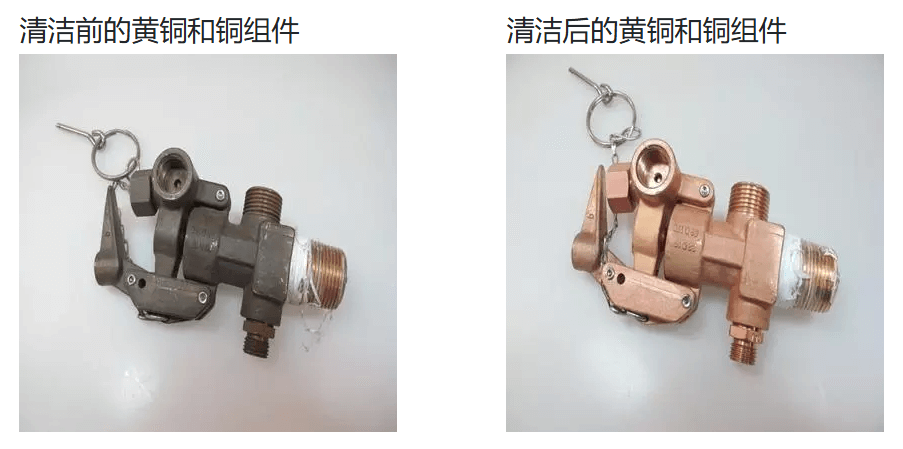

在加工制造、五金装配、艺术品打磨与零部件维护等诸多领域，黄铜因其优良的延展性、导电性与美观的金属光泽而被广泛使用。然而，在长期使用或加工过程中，黄铜极易因空气氧化、油污附着、加工残留等原因而变暗、变黑，影响外观甚至性能。超声波清洗技术结合专用黄铜清洗液，成为清洁和维护黄铜材料的理想方案。
一、为什么黄铜需要专用清洗液？
黄铜是铜与锌的合金，虽然具有一定的抗腐蚀能力，但在潮湿或含酸性物质的环境下极易氧化，表面会形成绿色铜锈或黑色氧化膜。这些污染物不仅影响光泽，还可能影响其电气和机械接触性能。传统手工清洗耗时费力且清洁不彻底，而超声波清洗利用高频振动产生空化效应，能够深入缝隙剥离污渍，配合针对性的清洗液更可实现高效且不损材的清洗效果。
值得注意的是，黄铜属于非铁金属，其对清洗液的pH值与化学成分极为敏感。过酸或过碱的溶液都可能导致黄铜表面变色、蚀刻或光泽流失。因此选择专业、适配性强的清洗液对于保护黄铜表面光洁度至关重要。
二、黄铜超声波清洗液的常见类型
1. 中性清洗液
这是最常见也最安全的一类黄铜清洗剂，pH值接近中性，对金属表面无腐蚀性。配方中通常含有非离子表面活性剂，可有效去除灰尘、轻度油污与指纹。
适用对象：光洁度要求高的黄铜饰品、精密电子部件
使用浓度：一般为3%～10%
配合温度：建议控制在40°C～50°C
2. 弱碱性除油清洗液
当黄铜零件沾染较多油污、润滑剂或抛光膏残留时，中性液可能清洗不彻底。这时使用弱碱性清洗液可以增强除油能力，同时保持对黄铜的温和性。
适用对象：机械加工黄铜件、带油污的结构件
pH范围：约为9～11
使用浓度：5%～8%
注意事项：使用后需彻底漂洗以避免残留
3. 络合型轻酸性清洗液
这类清洗剂含有柠檬酸、草酸或其他弱有机酸成分，能够络合金属氧化物，柔和地清除氧化膜和铜锈。
适用对象：有氧化斑或变色的黄铜零件
pH范围：约为3～5
使用浓度：2%～5%
配合温度：建议40°C以下，防止过快反应导致变色
4. 多功能复合型工业清洗液
此类产品通常为工业专用，集去污、除油、防锈于一体，适合批量清洗。配方中既包含表面活性剂，也添加有抗氧化剂或金属保护因子。
适用对象：工厂批量黄铜制品清洗
浓度范围：需按厂商建议配比，一般为5%～10%
清洗时间：10～20分钟不等，依据污染程度调整
三、标准使用流程与注意事项
第一步：预处理与液体配制
在开始清洗前，应先检查黄铜表面是否存在明显损伤或腐蚀斑点，并根据表面污染类型选择合适的清洗液。将清洗剂按比例加入超声波清洗槽中，注入去离子水稀释，并预热至所需温度。
第二步：超声波清洗操作

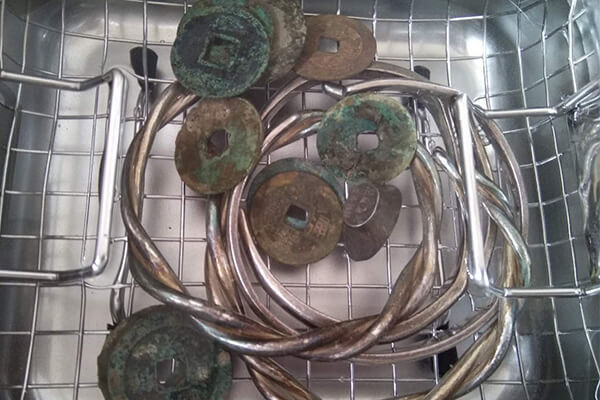

将黄铜工件均匀放置在不锈钢篮中，避免直接接触清洗槽底部。
启动超声波，设置合适频率（建议在28kHz～40kHz之间）和清洗时间（5～15分钟）。
若清洗过程中发现液体浑浊，应考虑更换清洗液或加入过滤装置。
第三步：漂洗与干燥
使用去离子水进行彻底漂洗，温度可设定在40°C～50°C。
漂洗完成后，可采用自然风干、热风干燥（60°C）或真空干燥等方式去除残留水分。
若零件用于电气或光学用途，建议使用氮气吹干防止水渍。
四、典型应用案例分享
案例一：黄铜饰品氧化斑去除
一批长时间存放后发暗的黄铜手链，使用5%柠檬酸溶液在40°C下清洗10分钟，氧化膜大幅去除，表面恢复光亮。后续通过喷涂微薄防护油膜延长了光泽保存时间。
案例二：黄铜连接件除油处理
工业用黄铜管件表面残留切削油与指纹，使用8%弱碱性清洗液在45°C超声清洗15分钟后清洁彻底，并未出现发黑现象。使用清洗液前进行局部试验确认材质兼容性是关键。
案例三：黄铜雕塑清洗恢复
一件户外黄铜雕塑表面出现大面积绿锈与水斑，经先用弱酸性清洗剂处理去除表面氧化层，再用中性清洗液完成精细清洁。整个过程分阶段进行，确保雕塑表面无损伤。
五、使用黄铜清洗液的常见误区
误用强酸或强碱清洗剂：可能快速清除污垢，但也会腐蚀表面，导致变色、失光甚至材质脆化。
温度设定过高：高温虽能提升清洗效率，但超过60°C时可能诱发黄铜变色或氧化反应，应适度控制。
忽视漂洗步骤：若未用清水或去离子水漂洗干净，残留清洗液可能在干燥后留下白斑或引发二次污染。
使用浓度过高：有些用户认为浓度越高效果越好，实则适得其反，反而会导致材料损伤或成本浪费。
忽略防护处理：清洗后暴露在空气中的黄铜仍易氧化，建议涂抹防护剂或上蜡增强耐候性。
掌握配比与温控，才能真正发挥清洗液效能
黄铜是一种兼具美观与功能性的金属材料，其表面的清洁与保护工作不容忽视。通过选择适当类型的超声波清洗液，结合正确的温度、时间与工艺流程，不仅能恢复黄铜制品的光泽，更能延长其使用寿命。无论是工业批量清洗，还是个人日常维护，只要用对方法、控好参数，都能获得理想的去污效果与视觉呈现。掌握这些关键点，将让您在处理黄铜件时事半功倍。
